DSJ-8C/16C
HANYOO

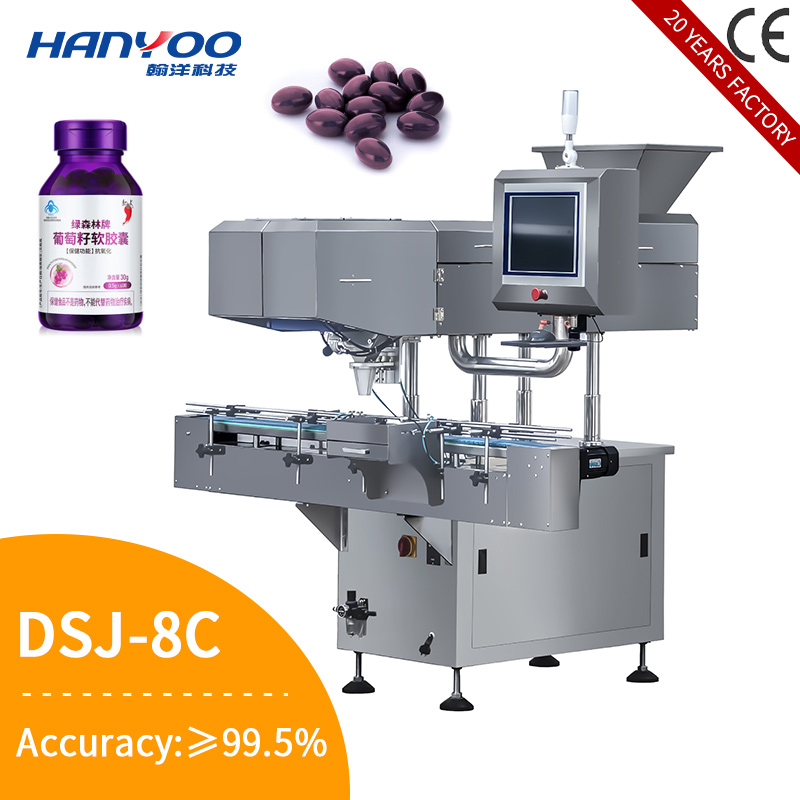

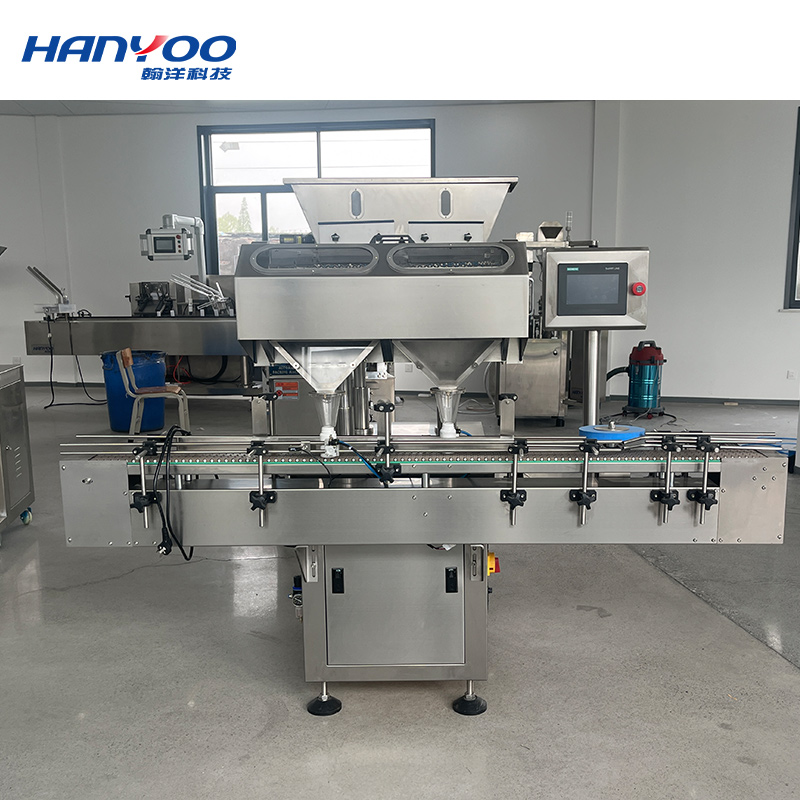

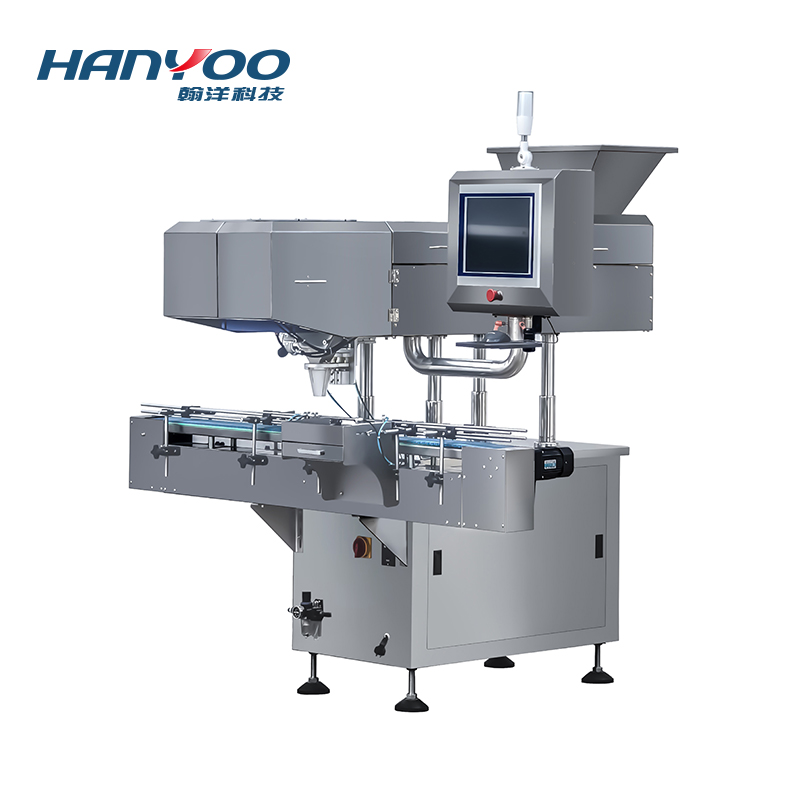

آلة عد التصوير البصري الأوتوماتيكية DSJ-8C/16C
خصائص الأداء
1. دقة عالية: أجهزة استشعار الأشعة تحت الحمراء التقليدية لديها ما يقرب من 10 إلى 15 نقطة كشف لكل قناة، في حين أن آلة العد CCD الخاصة بنا يبلغ متوسطها حوالي 250 نقطة تصوير لكل قناة، وهو ما يعادل دقة كشف تبلغ 0.12 مم.
2. التعرف على الرقاقة المزدوجة: يمكنه التعرف على الرقائق المزدوجة. نحن نعلم أن آلة العد الخاصة بنا قد تحتوي على شرائح متداخلة، ولكن في الواقع، من المستحيل أن تتداخل بالكامل أثناء عملية السقوط، ولن يتمكن مستشعر الأشعة تحت الحمراء من التعامل معها. يمكن حساب CCD هذا بناءً على المساحة المتوقعة. دقة تحديد الصفائح تزيد عن 10 أضعاف دقة أجهزة استشعار الأشعة تحت الحمراء.
3. إزالة الجزيئات المكسورة: نظرًا لأنه يمكن قياس عرض جزيئات الدواء بدقة، واستنادًا إلى وقت السقوط، يمكن حساب إسقاط جزيئات الدواء، بحيث يمكن رؤية الفرق بين الجزيئات الصغيرة المكسورة وجزيئات الدواء العادية. أعلى معيار يمكن أن تستشعره أجهزة الاستشعار التقليدية هو سمك الجهاز اللوحي، والذي يمكن إضافته إلى بُعد السُمك، أي عرض الكشف. يمكن إزالة ثلث الشظايا. يتم تحديد ذلك بشكل أساسي من خلال وضعية السقوط الحر.
4. الغبار المضاد للجسيمات: بسبب استخدام كاميرات CCD والإضاءة الخلفية للتصوير، طورت شركتنا مصدر ضوء عالي السطوع وخافت الضوء تلقائيًا، والذي يتم دمجه بشكل مثالي مع خوارزميات البرنامج لزيادة سطوع مصدر الضوء تلقائيًا مع زيادة الغبار؛ من ناحية أخرى، نظرًا لبعد كاميرا CCD عن منطقة إنتاج الغبار، فهي ليست سهلة التلوث.
5. تسجيل العملية الكاملة: مجهزة ببطاقة ذاكرة 32GB داخليًا، قمنا بتطوير نظام تسجيل عالي السرعة خاص بنا ودمجناه مع نظام ساعة دقيق لتسجيل بيانات الإسقاط ووقت الإنتاج لحبيبات الدواء المنتجة في العام الماضي بدقة. من خلال نظام الواجهة بين الإنسان والآلة، يمكننا عرض بيانات الصورة التاريخية لكل لحظة. من السهل تتبع المنتجات، ويمكنه تتبع الصور المسقطة لجميع الأدوية أثناء الإنتاج، بما في ذلك تلك الموجودة تحت قطعتين، والأجسام الغريبة التي تمر عبر الأدوية، والأجزاء الصغيرة أثناء عملية الإنتاج. من السهل تصحيح أخطاء الجهاز، بمجرد فشل الأسطوانة في العمل بشكل صحيح وتسبب ظهور الحبة، يمكن استخدام الصورة الخاصة للدواء المنبثق للمساعدة في تحديد ما إذا كانت الأسطوانة طبيعية وضبط معلمات العد.
6. التثبيت والتصحيح. سهل الاستخدام: الوظيفة قوية، ولكن التثبيت والتصحيح بسيطان جدًا أيضًا. ما عليك سوى اتباع الخطوات المحددة في واجهة الإنسان والآلة وتضمين مقاطع فيديو تعليمية. سواء كان موظفو ما بعد البيع في الشركة المصنعة للمعدات أو الموظفين الفنيين في الشركة المصنعة، يمكنهم إكمال التثبيت والتصحيح والاستبدال.
7. دورة مسح مستقرة: نستخدم معالجًا رباعي النواة أكثر تقدمًا، مع دورة مسح لكل حركة 1 مم لجزيئات الدواء. نحن نستخدم نوى متعددة للتعرف على المنطقة والتعرف على الشكل البسيط؛ يعتمد المعالج الاستحواذ المباشر ومعالجة الخوارزمية، وسوف يتعاون مع لوحة القياس والتحكم للتحكم في الإخراج. العملية بأكملها عبارة عن حلقة مغلقة بدون أجهزة أخرى، مما يجعلها أكثر استقرارًا.
8. واجهة قوية بين الإنسان والآلة: مع كاميرات CCD، فإن برنامج واجهة الإنسان والآلة المطور ذاتيًا لشركتنا يعمل على نظام Windows؛ أولاً، فهو لا يتحكم في الجهاز فحسب، بل لديه أيضًا وظيفة عرض مقاطع الفيديو وتشغيلها وتثبيتها وتصحيح أخطائها؛ ثانيًا، يمكنها عرض صورة الكاميرا في الوقت الفعلي؛ ثالثا: إمكانية مشاهدة كافة الصور التاريخية؛ رابعا، يمكن أن يدعم التطوير اللاحق الأكثر قوة وتعقيدا.
9. صيانة النظام: نظرًا لأن النظام بأكمله تم تطويره بواسطة شركتنا، فعندما يزودنا المستخدم بإشارة نقطة اتصال WIFI، يمكن توصيل أجهزتنا بالإنترنت. بعد التواصل، يمكننا ترقية برنامج واجهة الإنسان والآلة عن بعد، ونظام استشعار CCD، ونظام اللوحة الأم للقياس والتحكم.
10. اعتماد أسطوانة ثنائية المحور للتحكم في تغذية الزجاجة، وصرف الأدوية، ووضع الزجاجة، مع هيكل بسيط، وتعديل سهل، وتحكم مستقر.
11. مجهزة بجهاز التحكم الكهروضوئي، يتم إيقاف تشغيل المعدات تلقائيًا في حالة عدم وجود زجاجات أو عندما يكون هناك انسداد في الزجاجات، بدون حساب الجزيئات. وعندما يعود الوضع إلى وضعه الطبيعي، يبدأ الجهاز في العمل تلقائيًا.
12. عند استبدال الزجاجات ذات الارتفاعات المختلفة، يمكن استخدام طريقة الضبط الكهربائي بمفاتيح الحد العلوي والسفلي والتحكم بها على شاشة اللمس.
13. عند حدوث عطل في الجهاز، سيتم إيقاف تشغيل الجهاز وسيتم عرض رسالة إيقاف تشغيل إنذار على الشاشة، وسيتم إجراء استكشاف الأخطاء وإصلاحها من خلال وضع التشغيل المعروض على الشاشة.
14. 14. إن اعتماد هيكل تصميم معياري وقفل المكونات من خلال الأسطوانات يتيح التفكيك الحقيقي بدون أدوات، الأمر الذي لا يسهل الصيانة والصيانة فحسب، بل يتجنب أيضًا العديد من المخاطر المحتملة، ويمنع البراغي والصواميل والمثبتات الأخرى من السقوط عن طريق الخطأ في صندوق المواد والدخول إلى الزجاجة بسبب الاهتزاز المطول أثناء الاستخدام طويل الأمد، مما يسبب تأثيرًا خطيرًا على المستخدمين.
15. تعتمد وحدة الاهتزاز تحويل تردد الموجة بالكامل ومجموعة زنبركية من ألياف الكربون، مما يقلل الضوضاء بما لا يقل عن 10dB مقارنة بأقرانه.
ملخص وظائف الجهاز
1. وظيفة ملء الضوء التلقائي (التأكد من أن الكاميرا تتمتع بسطوع تمييزي كافٍ)
2. وظيفة الرفع الكهربائي (لسهولة تعديل ارتفاع الزجاجة)
3. تصميم بدون أدوات للتفكيك (تصميم معياري، سهل الصيانة والصيانة، مع تجنب خطر سقوط الأجسام الغريبة المحتملة في فوهة التفريغ)
4. وظيفة إزالة الجسيمات المتعددة والجسيمات المفقودة والجسيمات المجزأة (تحديد تصوير الكاميرا)
5. تكوين حوض إعادة تدوير الأدوية (لمنع الزجاجات من الانقلاب عن طريق الخطأ على الحزام الناقل والتسبب في تناثر المواد على الأرض)
MODEL | دسج-8C | DSJ-16C |
عدد مسارات الاهتزاز | 8 | 16 |
الأعلى. سرعة الإنتاج | 4000 حبة/دقيقة | 8000 قطعة / دقيقة |
كمية التعبئة | 1-9999 | 1 ~ 9999 |
مواصفات الدواء (مم) | السُمك: 2-10 القطر: 3-20 الطول: 3-30 | السُمك: 2-10 القطر: 3-20 الطول: 3-30 |
قطر الزجاجة (مم) | 20~200 | 20~200 ملم |
ارتفاع الزجاجة (مم) | 40~240 | 40~240 ملم |
مزود الطاقة | تيار متردد 220 فولت 50/60 هرتز | تيار متردد 220 فولت 50/60 هرتز |
الطاقة (كيلوواط) | 1.2 | 1.2 |
دقة | ≥99.5% | ≥99.5% |
ضغط الهواء (ميغاباسكال) | 0.6 ميجا باسكال | 0.6 ميجا باسكال |
استهلاك الغاز | حوالي 200 لتر/دقيقة هواء نظيف | حوالي 200 لتر/دقيقة هواء نظيف |
الأبعاد: الطول × العرض × الارتفاع (مم) | 1700×1640×1770 | 2600×2060×1770 ملم |
سعة صندوق التخزين (L) | 70 | 70 |
الوزن (كجم) | 700 | 700 |
